Термопреобразователь

Назначение

Термопреобразователи сопротивления платиновые предназначены для непрерывного измерения температуры различных сред.

Принцип действия

Принцип работы основан на зависимости электрического сопротивления термопреобразователей от измеряемой температуры. Термопреобразователи имеют исполнения, отличающиеся конфигурацией внутренних соединительных проводов ТП: двухпроводное и четырёхпроводное. Номинальные статические характеристики (НСХ) термопреобразователей соответствуют НСХ платиновых ТС с W100=1,3850 по ГОСТ 6651. Термопреобразователи исполнения „С“ могут выпускаться с нормированной индивидуальной статической характеристикой (ИСХ).

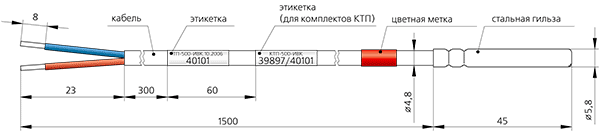

Термопреобразователь. Габаритные и присоединительные размеры

Документация

ОПИСАНИЕ ТИПА ТП

ОПИСАНИЕ ТИПА КТП

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

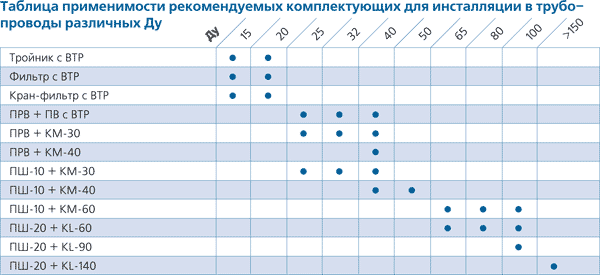

Таблица соиместимости рекомендуемых комплектующих для инсталляции в трубопроводы различных Ду
