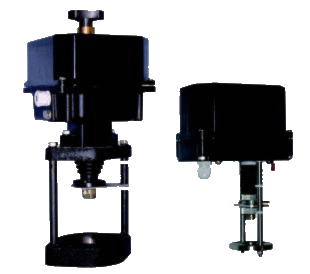

„МЭП ТЭРМ-100...3700“
- Электрические исполнительные механизмы
Область применения
„МЭП ТЭРМ“ применяются в качестве электроприводов для седельных регулирующих запорных или смесительных клапанов, используемых в автоматических системах контроля и регулирования, в соответствии с командными сигналами управляющих устройств (управляющих контроллеров).Краткие технические данные
Питание электроприводов осуществляется переменным током частотой (50±1) Гц и напряжением от 187 до 242 В (по специальному заказу напряжением от 20,7 до 26,4 В частотой (50±1) Гц). Потребляемая мощность не более 15 В·А. Значения номинального и максимального усилия на выходном органе, полного хода и номинального времени полного хода выходного органа механизмов, в зависимости от исполнения, соответствует указанному в таблицах. Конструкцией электроприводов предусмотрено наличие узла ручного привода, электрических ограничителей перемещения выходного органа и ограничителя наибольшего усилия на выходном органе. Ограничители перемещения выходного органа электропривода обеспечивают настройку рабочего хода выходного органа на любом участке от 20 до 100 % его полного хода. Пусковое (максимальное) усилие электроприводов при номинальном напряжении питания превышает номинальное усилие не менее чем в 1,7 раза. Электроприводы обеспечивают фиксацию положения выходного органа при отсутствии напряжения питания. Степень защиты электроприводов соответствует IP54 по ГОСТ 14254.
- ...................................
- „МЭП ТЭРМ-100...3700“
- „ТЭРМ-02П“
- „ИД“
- „МТ 03 312 - AZ“
- ...................................
Исполнение электропривода | МЭП ТЭРМ - | ||
---|---|---|---|
100 | 200 | 320 | |
Номинальное усилие, Н | 100 | 200 | 320 |
Максимальное усилие, Н | 200 | 400 | 600 |
Полный ход, мм | 20 | 20 | 20 |
Номинальное время, с | 33 | 66 | 133 |
Средняя скорость, мм/мин | 36 | 18 | 9 |
Исполнение электропривода | МЭП ТЭРМ - | |||
---|---|---|---|---|
1200 | 1350 | 2000 | 3700 | |
Номинальное усилие, Н | 1200 | 1350 | 2000 | 3700 |
Максимальное усилие, Н | 2000 | 2300 | 4000 | 6300 |
Полный ход, мм | 25 | 25 | 25 | 40 |
Номинальное время, с | 175 | 100 | 166 | 300 |
Средняя скорость, мм/мин | 8,5 | 15 | 9 | 8 |
