Насосы Espa PRISMA
- Бесшумные горизонтальные центробежные многоступенчатые насосы. Максимальная высота всасывания с обратным клапаном до 9 метров
Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материлам деталей насоса.Основные области применения
Подъем воды из колодцев, емкостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.Конструкция
Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и вертикальным напорным патрубками с внутренней резьбой. Рабочие колеса смонтированы непосредственно на удлиненный вал мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором. Prisma 35 2 М со встроенной тепловой защитой с автоматическим перезапуском.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 44. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение).Материалы
Корпус насоса - нержавеющая cталь AISI 304. Рабочие колеса - нержавеющая cталь AISI 304. Вал - нержавеющая cталь AISI 420. Диффузоры - армированный Noryl. Уплотнение - графит и алюминий. Корпус мотора - алюминий L-2521. Всасывающий и напорный патрубки - чугун.- Дополнительное оборудование - PROTEC.

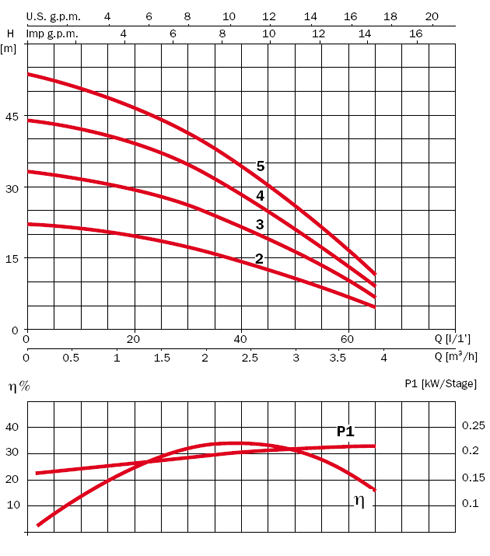

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 10 | 20 | 30 | 35 | 40 | 50 | 60 | 65 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 0,6 | 1,2 | 1,8 | 2,1 | 2,4 | 3,0 | 3,6 | 3,9 | ||
| PRISMA 15 2 M | PRISMA 15 2 | 21 | 20 | 16,5 | 16 | 14 | 10,5 | 7 | 5 | |
| PRISMA 15 3 M | PRISMA 15 3 | 32 | 30 | 26 | 24 | 22 | 17 | 10,5 | 7 | |
| PRISMA 15 4 M | PRISMA 15 4 | 43 | 39 | 35 | 32 | 27 | 21,5 | 14 | 9 | |
| PRISMA 15 5 M | PRISMA 15 5 | 51 | 47 | 42 | 38 | 34 | 25 | 17 | 12 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 400 В | ||||||||
| PRISMA 15 2 M | PRISMA 15 2 | 2 | 1,8 | 1,04 | 0,45 | 0,46 | 0,24 | 0,33 | 12 |
| PRISMA 15 3 M | PRISMA 15 3 | 2,74 | 2,1 | 1,21 | 0,61 | 0,61 | 0,37 | 0,5 | 12 |
| PRISMA 15 4 M | PRISMA 15 4 | 3,53 | 2,3 | 1,3 | 0,7 | 0,7 | 0,55 | 0,75 | 12 |
| PRISMA 15 5 M | PRISMA 15 5 | 4,13 | 3,3 | 1,9 | 0,95 | 0,94 | 0,75 | 1 | 12 |

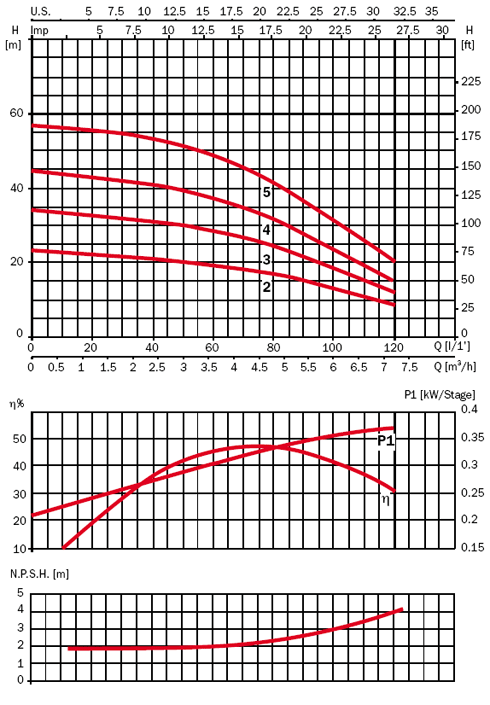

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 6,3 | 7,2 | ||
| PRISMA 25 2 M | PRISMA 25 2 | 22 | 21 | 20,5 | 19 | 17 | 15 | 12 | 8 | |
| PRISMA 25 3 M | PRISMA 25 3 | 33 | 32 | 30,5 | 28 | 26 | 22 | 17 | 12 | |
| PRISMA 25 4 M | PRISMA 25 4 | 43 | 42 | 40 | 37 | 33 | 28 | 22 | 15 | |
| PRISMA 25 5 M | PRISMA 25 5 | 56 | 55 | 52,5 | 48 | 43 | 37 | 29 | 20 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 400 В | ||||||||
| PRISMA 25 2 M | PRISMA 25 2 | 4,3 | 2,9 | 1,7 | 0,9 | 0,85 | 0,55 | 0,75 | 16 |
| PRISMA 25 3 M | PRISMA 25 3 | 5,5 | 3,5 | 2 | 1,2 | 1 | 0,75 | 1 | 16 |
| PRISMA 25 4 M | PRISMA 25 4 | 6,8 | 4,3 | 2,5 | 1,5 | 1,4 | 0,92 | 1,25 | 16 |
| PRISMA 25 5 M | PRISMA 25 5 | 7,4 | 5,2 | 3 | 1,7 | 1,7 | 1,1 | 1,5 | 25 |

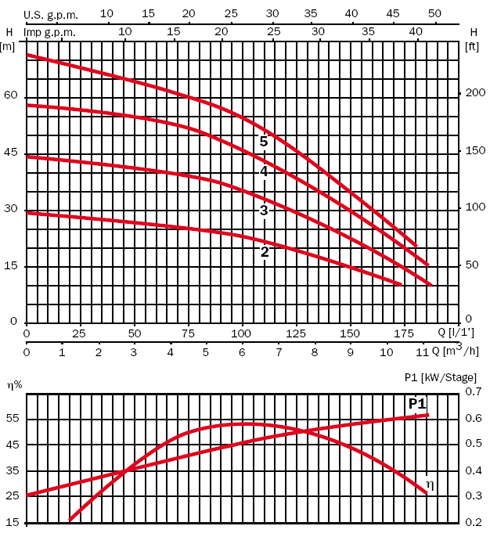

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 | 8,4 | 9 | ||
| PRISMA 35 N 3 M | PRISMA 35 N 3 | 41 | 39 | 36 | 34 | 31 | 27 | 22 | <18/td> | |
| PRISMA 35 N 4 M | PRISMA 35 N 4 | 54 | 51 | 48 | 44 | 39 | 33 | 27 | 23 | |
| PRISMA 35 N 5 M | PRISMA 35 N 5 | 68 | 64 | 60 | 55 | 49 | 41 | 34 | 30 | |
| PRISMA 35 N 6 | 81 | 78 | 74 | 67 | 60 | 52 | 42 | 37 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 400 В | ||||||||
| PRISMA 35 N 3 M | PRISMA 35 N 3 | 6,7 | 4,5 | 2,6 | 1,5 | 1,4 | 0,8 | 1 | 25 |
| PRISMA 35 N 4 M | PRISMA 35 N 4 | 8,4 | 5,3 | 3,1 | 1,8 | 1,8 | 1,1 | 1,5 | 25 |
| PRISMA 35 N 5 M | PRISMA 35 N 5 | 10,2 | 6,9 | 4 | 2,3 | 2,2 | 1,5 | 2 | 30 |
| PRISMA 35 N 6 | 8,3 | 4,8 | 2,7 | 2,2 | 3 | ||||

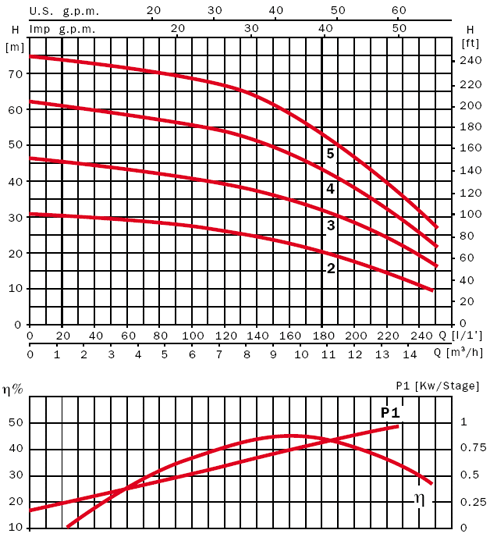

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 25 | 50 | 75 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 1,5 | 3 | 4,5 | 6 | 7,5 | 9 | 12 | 15 | ||
| PRISMA 45 N 3 M | PRISMA 45 N 3 | 37 | 36 | 35 | 33 | 30 | 27 | 18 | 8 | |
| PRISMA 45 N 4 M | PRISMA 45 N 4 | 48 | 47 | 45 | 42 | 39 | 36 | 24 | 11 | |
| PRISMA 45 N 5 | 61 | 59 | 56 | 54 | 50 | 45 | 31 | 15 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 400 В | ||||||||
| PRISMA 45 2 M | PRISMA 45 2 | 7,9 | 5,2 | 3 | 1,8 | 1,7 | 1,1 | 1,5 | 25 |
| PRISMA 45 3 M | PRISMA 45 3 | 10 | 6,9 | 4 | 2,2 | 2,2 | 1,5 | 2 | 30 |
| PRISMA 45 4 M | PRISMA 45 4 | 15 | 11,8 | 6,8 | 3,5 | 3,6 | 3 | 4 | 60 |
| PRISMA 45 5 | 8,6 | 5 | 2,8 | 2 | 3 | ||||
