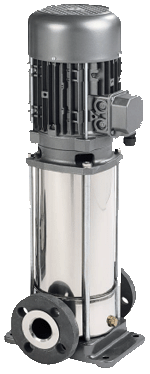

MULTINOX 35, 45, 55

Бесшумные вертикальные многоступенчатые фланцевые центробежные насосы: Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.
Основные области применения
Водоснабжение дач, коттеджей, промышленных объектов, предприятий жилищно-коммунального и сельского хозяйства. Работа в различных модульных системах и установках водоснабжения, орошения, пожаротушения и повышения давления.
Преимущества
Бесшумная работа. Высокая надежность. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.
Конструкция
Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и горизонтальным напорным патрубками, снабженными фланцами согласно нормативам DIN 2558. Рабочие колеса смонтированы на вал, закрепленный с обеих сторон, что гарантирует точную работу гидравлики. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазные модели мощностью до 1 л.с. оснащены встроенной тепловой защитой с автоматическим перезапуском.
Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 44. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный.
Материалы
Корпус насоса - нержавеющая сталь AISI 304. Рабочие колеса - нержавеющая сталь AISI 304. Вал - нержавеющая сталь AISI 420 (в моделях Multi 30 8, 30 10, 40 6, 40 7 - нержавеющая сталь AISI303 и сталь F 114). Диффузоры - армированный технополимер. Уплотнение - графит и алюминий L-2521 Всасывающий и напорный патрубки с фланцами - чугун, нержавеющая сталь AISI 304.

...................................

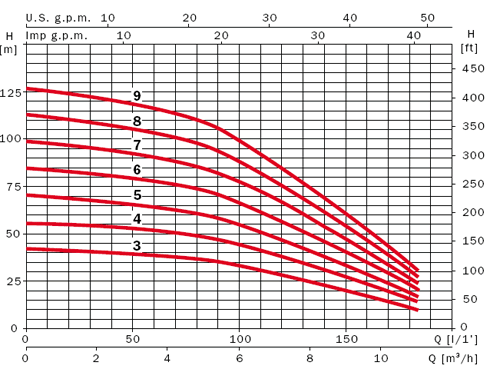

MULTINOX 35
230 В 50 Гц	230/400 В 50 Гц	L/1′	10	30	50	80	100	130	150	180
230 В 50 Гц	230/400 В 50 Гц	м³/час	0,6	0,8	3,0	4,8	6	7,8	9	10,8
MULTINOX 35 3 M	MULTINOX 35 3		41,5	40,5	39,1	36,5	33,5	25,3	20	11,9
MULTINOX 35 4 M	MULTINOX 35 4		55	54	53	49	44,5	34,6	27,8	15,2
	MULTINOX 35 5		70	68	66	61	55	42,5	34	18,5
	MULTINOX 35 6		84	82,1	79,8	74	66,4	51	40,5	23
	MULTINOX 35 7		97,7	95	92,4	85,1	77,6	60	48	27
	MULTINOX 35 8		110	109	105	97,5	88	68	54	31,5
	MULTINOX 35 9		125,5	122,5	118,5	110	100	77	61	34,2

MULTINOX 35
230 В 50 Гц	230/400 В 50 Гц	ток, A			P1, кВт		kW	HP	μF
		1~	3~		1~	3~
		1~	230 В	400 В	1~	3~
MULTINOX 35 3 M	MULTINOX 35 3	8	5,2	3	1,8	1,7	1,1	1,5	25
MULTINOX 35 4 M	MULTINOX 35 4	9,5	7	4,1	2,2	2,2	1,5	2	30
	MULTINOX 35 5		8,6	5		2,8	2,2	3
	MULTINOX 35 6		10,7	6,2		3,5	3	4
	MULTINOX 35 7		11,7	6,8		4	3	4
	MULTINOX 35 8		13,8	8		4,9	4	5,5
	MULTINOX 35 9		14,5	8,4		5,4	4	5,5
