MULTI 20, 30, 55 N

Бесшумные вертикальные многоступенчаты фланцевые центробежные насосы: Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.
Основные области применения
Водоснабжение дач, коттеджей, промышленных объектов, предприятий жилищно-коммунального и сельского хозяйства. Работа в различных модульных системах и установках водоснабжения, орошения, пожаротушения и повышения давления.
Преимущества
Бесшумная работа. Высокая надежность. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.
Конструкция
Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и горизонтальным напорным патрубками, снабженными фланцами согласно нормативам DIN 2558. Рабочие колеса смонтированы на вал, закрепленный с обеих сторон, что гарантирует точную работу гидравлики. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазные модели мощностью до 1 л.с. оснащены встроенной тепловой защитой с автоматическим перезапуском.
Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 44. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный.
Материалы
Корпус насоса - нержавеющая сталь AISI 304. Рабочие колеса - нержавеющая сталь AISI 304. Вал - нержавеющая сталь AISI 420 (в моделях Multi 30 8, 30 10, 40 6, 40 7 - нержавеющая сталь AISI303 и сталь F 114). Диффузоры - армированный технополимер. Уплотнение - графит и алюминий L-2521 Всасывающий и напорный патрубки с фланцами - чугун, нержавеющая сталь AISI 304.

...................................

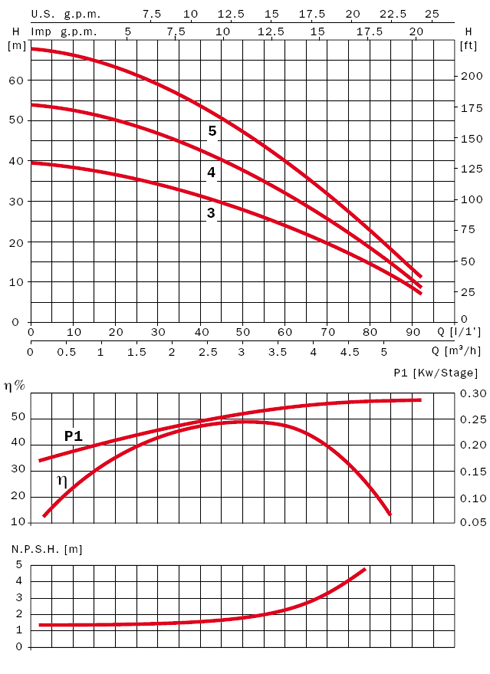

MULTI 20
230 В 50 Гц	230/400 В 50 Гц	L/1′	8	17	25	33	42	58	75	92
230 В 50 Гц	230/400 В 50 Гц	м³/час	0,5	1	1,5	2	2,5	3,5	4,5	5,5
MULTI 20 3 M	MULTI 20 3		38,2	38	35,7	33,5	31	25	17	7,2
MULTI 20 4 M	MULTI 20 4		52,7	51	48,2	45,8	42	33	22	9
MULTI 20 5 M	MULTI 20 5		66,5	64	61,2	57,5	52,5	41	27	12

MULTI 20
230 В 50 Гц	230/400 В 50 Гц	ток, A			P1, кВт		kW	HP	μF
		1~	3~		1~	3~
		1~	230 В	400 В	1~	3~
MULTI 20 3 M	MULTI 20 3	4,5	3,2	1,9	1	0,9	0,55	0,75	16
MULTI 20 4 M	MULTI 20 4	5,8	3,9	2,3	1,2	1,1	0,75	1	16
MULTI 20 5 M	MULTI 20 5	6,4	4,2	2,5	1,4	1,3	0,9	1,25	16

MULTI 30
230 В 50 Гц	230/400 В 50 Гц	L/1′	17	33	50	75	100	125	150	175
230 В 50 Гц	230/400 В 50 Гц	м³/час	1	2	3	4,5	6	7,5	9	10,5
MULTI 30 3 M	MULTI 30 3		39	37,5	35,5	31,5	27	21	15	7
MULTI 30 4 M	MULTI 30 4		54	51	48	44	37	29,5	21	11,8
MULTI 30 5 M	MULTI 30 5		65,4	63,5	60	54,5	46	36	26,2	15
	MULTI 30 6		82	79,5	76	69	61	49	36,7	23
	MULTI 30 8		108	105	101	93	85	70	53	35
	MULTI 30 10		134	130	125	117	105	90	70	47

MULTI 30
230 В 50 Гц	230/400 В 50 Гц	ток, A			P1, кВт		kW	HP	μF
		1~	3~		1~	3~
		1~	230 В	400 В	1~	3~
MULTI 30 3 M	MULTI 30 3	6,2	4,5	2,6	1,4	1,4	0,75	1	25
MULTI 30 4 M	MULTI 30 4	8,4	5	2,9	1,8	1,8	1,1	1,5	25
MULTI 30 5 M	MULTI 30 5	10,8	6,5	3,8	2,3	2,2	1,5	2	30
	MULTI 30 6		8,2	4,8		2,7	2,2	3
	MULTI 30 8		11,9	6,9		3,5	3	4
	MULTI 30 10		14,4	8,3		4,9	4	5,5

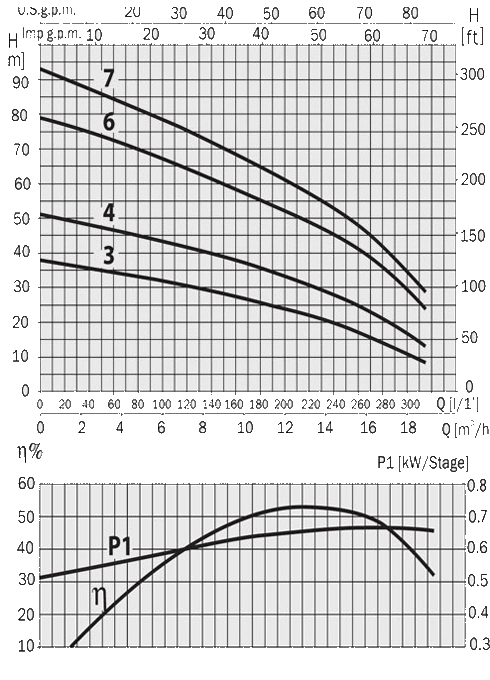

MULTI 55 N
230 В 50 Гц	230/400 В 50 Гц	L/1′	17	33	50	75	100	125	150	175
230 В 50 Гц	230/400 В 50 Гц	м³/час	1	2	3	4,5	6	7,5	9	10,5
MULTI 55 N 3 M	MULTI 55 N 3		37	35	33	31	28	24	18	10
	MULTI 55 N 4		50	47	45	43	39	33	26	16
	MULTI 55 N 6		77	73	70	66	60	52	43	29
	MULTI 55 N 7		90	86	82	78	70	60	50	35
