DRAINEX 400...402, 500...502, 600...602
- Погружные одноступенчатые дренажно-фекальные насосы
Назначение
Перекачивание загрязненной воды, сточно-фекальных масс с содержанием волокнистых включений. Свободный проход твердых частиц: серия 400 - до 40 мм, серия 500 - до 40 мм, серия 600 - до 65 мм.Основные области применения
Использование в очистных сооружениях, канализационных системах, для промышленного назначения.Особенности
Благодаря испытанной системе «Vortex», насосы могут работать с грязными жидкостями содержащими твердые и волокнистые частицы во взвешенном состоянии без какой-либо опасности засорения рабочего колеса.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания. Маслонаполненная камера. Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А). Возможность стационарной установки.Конструкция
Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения. Рабочее колесо системы Vortex, работающее по принципу жидкостного вихря, расположено над просторной кольцевой камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров. Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Охлаждение происходит за счет температуры перекачиваемой жидкости. Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском. Пусковой конденсатор встроен в прибор управления СС (ПЗУ). Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки. Возможна поставка принадлежностей Kit DR для стационарной установки насоса ( комплект: верхний и нижний кронштейны для крепления направляющей стойки, совмещенный с патрубком, и фиксатор).Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68. Класс изоляции - F. Допустимые перепады напряжения ±10%. Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение).Материалы
Корпус насоса, напорный патрубок и рабочее колесо со свободным проходом твердых частиц до 60 мм - из чугуна. Механическое уплотнение - из силиконового карбида и алюминия. Уплотнительные кольца - из пластика NBR. Вал - из нержавеющей стали AISI 304. 55
- ...................................
- DRAINEX 200...202, 300...302
- VIGICOR 150
- DRAINCOR 180, 200
- ...................................

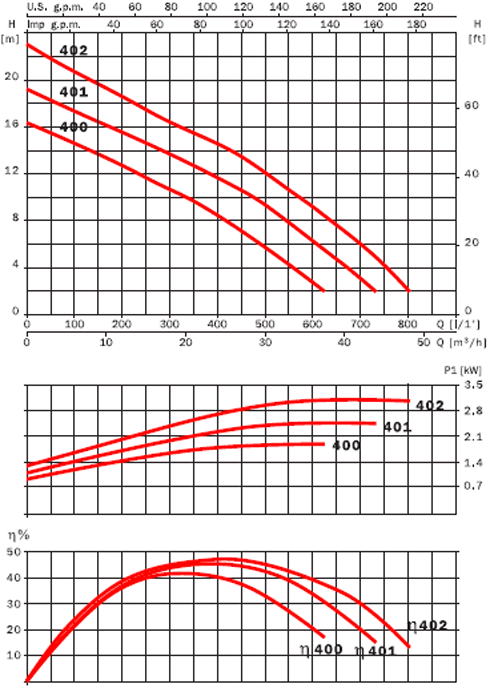

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 50 | 100 | 150 | 200 | 300 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 3,0 | 6,0 | 9,0 | 12,0 | 18,0 | 24 | 27 | 30 | ||
DRAINEX 400 | 10,8 | 9,8 | 8,6 | 7,3 | 4,6 | 2 | ||||
DRAINEX 401 | 12,7 | 11,5 | 10,4 | 9,2 | 6,6 | 3,9 | 2,4 | |||
DRAINEX 402 | 14,5 | 13,3 | 12,2 | 11 | 8,2 | 5,3 | 4 | 2,5 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
DRAINEX 400 | 5,2 | 4 | 2,3 | 1,1 | 1,1 | 1,1 | 1,5 | 16 | |
DRAINEX 401 | 6,2 | 4,5 | 2,6 | 1,4 | 1,4 | 1,1 | 1,5 | 16 | |
DRAINEX 402 | 7,4 | 4,8 | 2,8 | 1,6 | 1,6 | 1,1 | 1,5 | 16 |
230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 50 | 100 | 150 | 200 | 300 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 3,0 | 6,0 | 9,0 | 12,0 | 18,0 | 24 | 27 | 30 | ||
DRAINEX 500 | 10,8 | 9,8 | 8,6 | 7,3 | 4,6 | 2 | ||||
DRAINEX 501 | 12,7 | 11,5 | 10,4 | 9,2 | 6,6 | 3,9 | 2,4 | |||
DRAINEX 502 | 14,5 | 13,3 | 12,2 | 11 | 8,2 | 5,3 | 4 | 2,5 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
DRAINEX 500 | 5,2 | 4 | 2,3 | 1,1 | 1,1 | 1,1 | 1,5 | 16 | |
DRAINEX 501 | 6,2 | 4,5 | 2,6 | 1,4 | 1,4 | 1,1 | 1,5 | 16 | |
DRAINEX 502 | 7,4 | 4,8 | 2,8 | 1,6 | 1,6 | 1,1 | 1,5 | 16 |
230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 50 | 100 | 150 | 200 | 300 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 3,0 | 6,0 | 9,0 | 12,0 | 18,0 | 24 | 27 | 30 | ||
DRAINEX 600 | 10,8 | 9,8 | 8,6 | 7,3 | 4,6 | 2 | ||||
DRAINEX 601 | 12,7 | 11,5 | 10,4 | 9,2 | 6,6 | 3,9 | 2,4 | |||
DRAINEX 602 | 14,5 | 13,3 | 12,2 | 11 | 8,2 | 5,3 | 4 | 2,5 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
DRAINEX 600 | 5,2 | 4 | 2,3 | 1,1 | 1,1 | 1,1 | 1,5 | 16 | |
DRAINEX 601 | 6,2 | 4,5 | 2,6 | 1,4 | 1,4 | 1,1 | 1,5 | 16 | |
DRAINEX 602 | 7,4 | 4,8 | 2,8 | 1,6 | 1,6 | 1,1 | 1,5 | 16 |
