DRAINEX 200...202, 300...302

Погружные насосы повышенной прочности с системой Vortex для сточных и фекальных вод: Назначение
Для откачки сточных и грязных жидкостей с содержанием твердых частиц во взвешенном состоянии размером до 60 мм
Основные области применения
Отвод канализации и стоков с волокнистыми включениями. Откачка грязной воды из затопленных подвалов и водоемов. Отвод сточных жидкостей от умывальников, стиральных машин и моечного оборудования. Работа в септиках и небольших очистных сооружениях. Откачка промышленных стоков.
Особенности
Благодаря испытанной системе «Vortex», насосы могут работать с грязными жидкостями содержащими твердые и волокнистые частицы во взвешенном состоянии без какой-либо опасности засорения рабочего колеса.
Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания. Маслонаполненная камера. Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А). Возможность стационарной установки.
Конструкция
Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения. Рабочее колесо системы Vortex, работающее по принципу жидкостного вихря, расположено над просторной кольцевой камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров. Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Охлаждение происходит за счет температуры перекачиваемой жидкости. Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском. Пусковой конденсатор встроен в прибор управления СС (ПЗУ). Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки. Возможна поставка принадлежностей Kit DR для стационарной установки насоса ( комплект: верхний и нижний кронштейны для крепления направляющей стойки, совмещенный с патрубком, и фиксатор). Роль направляющей стойки играет труба D 25 мм для модели 200 и D 42 мм для модели 300.
Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68 Класс изоляции - F Допустимые перепады напряжения ±10% Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение).
Материалы
Корпус насоса, напорный патрубок и рабочее колесо со свободным проходом твердых частиц до 60 мм - из чугуна. Механическое уплотнение - из силиконового карбида и алюминия. Опоры насоса - из нержавеющей стали AISI 304. Уплотнительные кольца - из пластика NBR. Вал - из нержавеющей стали AISI 420. 55

...................................

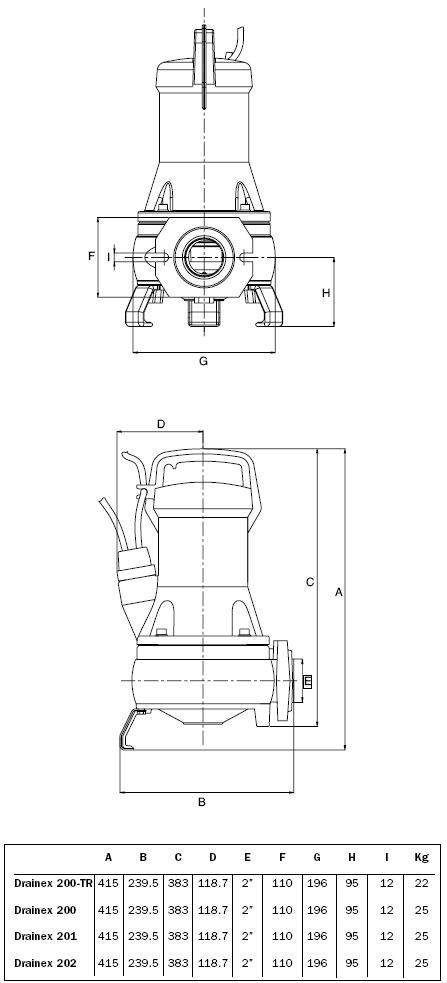

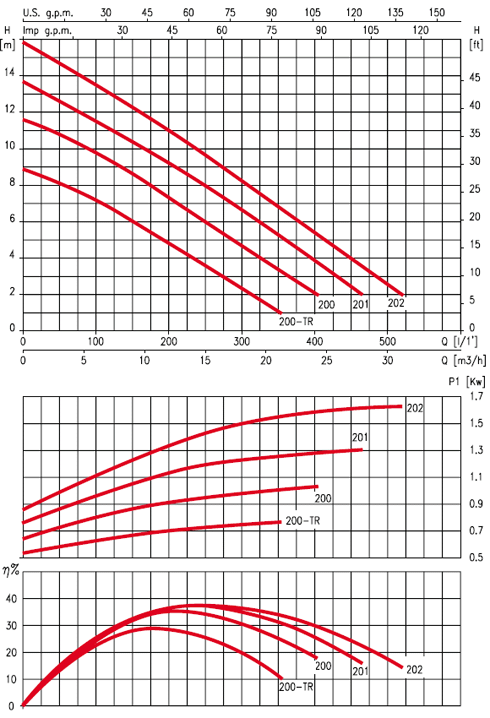

DRAINEX 200
230 В 50 Гц	230/400 В 50 Гц	L/1′	50	100	150	200	300	400	450	500
230 В 50 Гц	230/400 В 50 Гц	м³/час	3,0	6,0	9,0	12,0	18,0	24	27	30
DRAINEX 200 TR M	DRAINEX 200 TR		8,1	7,1	6	4,9	2,3
DRAINEX 200 M	DRAINEX 200		10,8	9,8	8,6	7,3	4,6	2
DRAINEX 201 M	DRAINEX 201		12,7	11,5	10,4	9,2	6,6	3,9	2,4
DRAINEX 202 M	DRAINEX 202		14,5	13,3	12,2	11	8,2	5,3	4	2,5

DRAINEX 200
230 В 50 Гц	230/400 В 50 Гц	ток, A			P1, кВт		kW	HP	μF
		1~	3~		1~	3~
		1~	230 В	400 В	1~	3~
DRAINEX 200 TR M	DRAINEX 200 TR	3,7	2,9	1,7	0,8	0,8	0,55	0,75	16
DRAINEX 200 M	DRAINEX 200	5,2	4	2,3	1,1	1,1	1,1	1,5	16
DRAINEX 201 M	DRAINEX 201	6,2	4,5	2,6	1,4	1,4	1,1	1,5	16
DRAINEX 202 M	DRAINEX 202	7,4	4,8	2,8	1,6	1,6	1,1	1,5	16

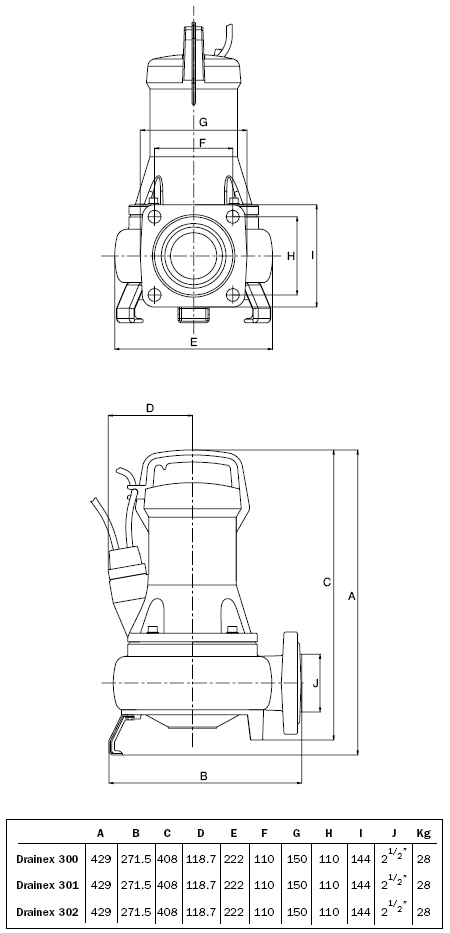

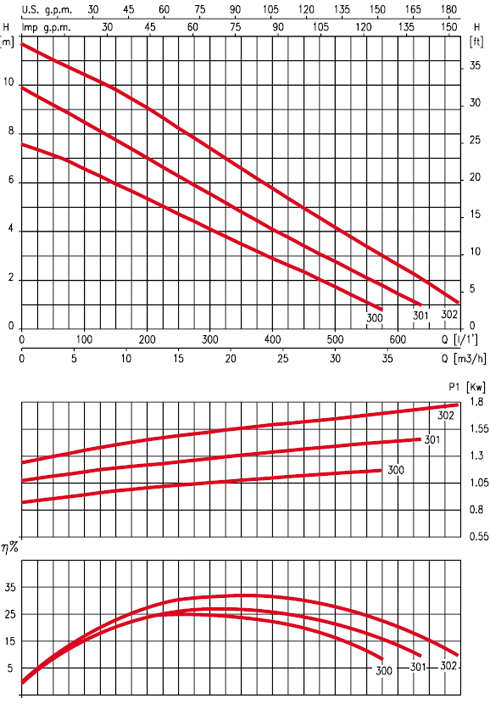

DRAINEX 300
230 В 50 Гц	230/400 В 50 Гц	L/1′	50	100	200	300	400	500	600	650
230 В 50 Гц	230/400 В 50 Гц	м³/час	3	6	12	18	24	30	36	39
DRAINEX 300 M	DRAINEX 300		7,1	6,6	5,4	4,1	2,9	1,8
DRAINEX 301 M	DRAINEX 301		9,2	8,5	7	5,6	4,1	2,8	1,5
DRAINEX 302 M	DRAINEX 302		11	10,5	9	7,4	5,8	4,2	2,6	1,8

DRAINEX 300
230 В 50 Гц	230/400 В 50 Гц	ток, A			P1, кВт		kW	HP	μF
		1~	3~		1~	3~
		1~	230 В	400 В	1~	3~
DRAINEX 300 M	DRAINEX 300	5,5	4,2	2,4	1,2	1,2	1,1	1,5	16
DRAINEX 301 M	DRAINEX 301	6,8	4,7	2,7	1,5	1,5	1,1	1,5	16
DRAINEX 302 M	DRAINEX 302	7,8	5,2	3	1,8	1,8	1,1	1,5	16
