WIPER 0, WIPER 3
- Бесшумные одноступенчатые центробежные насосы для гидромассажа и рециркуляции воды в бассейнах SPA. Обладают пониженным уровнем шума и многолетним бесперебойным сроком службы. Изоляция корпуса выдерживает напряжение выше 3750 В. Конструкция насоса позволяет располагать напорный патрубок в пяти различных направлениях.
Назначение
Для работы в гидромассажных ваннах, SPA и бассейнах.Преимущества
Бесшумная работа. Высокая надежность. Длительный срок службы. Экономичность в работе. Отличное качество используемых материалов. Не требует обслуживания. Тепловая защита двигателя.Конструкция
Бесшумный одноступенчатый центробежный насос с центральным всасывающим патрубком. Напорный патрубок можно располагать в пяти различных направлениях. Рабочее колесо смонтировано на удлиненный вал мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов обладающих малым коэффициентом трения, гарантирует герметичность торцевого уплотнения вала и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором. Комплектуются соединительными штуцерами с накидной гайкой.Конструкция
Бесшумный одноступенчатый центробежный насос с центральным всасывающим патрубком. Напорный патрубок можно располагать в пяти различных направлениях. Рабочее колесо смонтировано на удлиненный вал мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов обладающих малым коэффициентом трения, гарантирует герметичность торцевого уплотнения вала и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором. Комплектуются соединительными штуцерами с накидной гайкой.Данные мотора
Асинхронный, двухполюсный Модель с дополнительным обозначением «2P4P» снабжена двух – скоростным мотором с частотой вращения 3000 и 1500 об/мин. Степень защиты IP 55. Класс изоляции F. Допустимые перепады напряжения ±10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный. Оборудован встроенной тепловой защитой (однофазное исполнение).Материалы
Корпус напорной части насоса – полипропилен, усиленный стекловолокном Корпус всасывающей части, рабочее колесо и монтажная опора – композитный материал Noryl, усиленный стекловолокном. Вал – нержавеющая сталь AISI 420. Уплотнение вала – торцевое графито-стеатитовое. Корпус мотора – алюминий L-2521. Уплотнительные кольца – NBR.

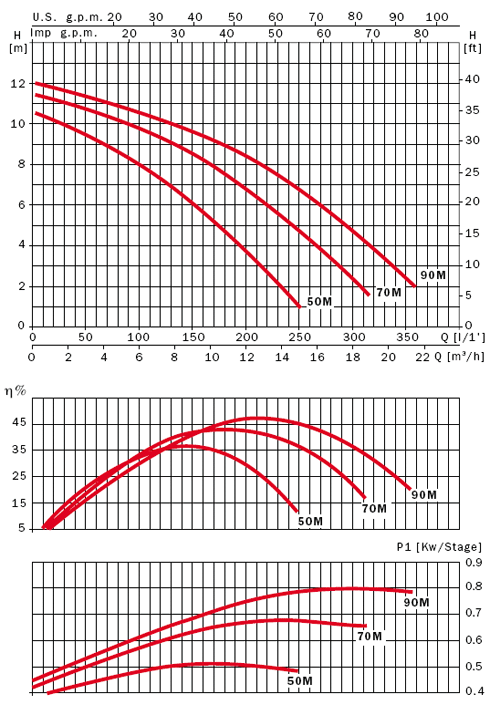

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 25 | 50 | 100 | 150 | 200 | 250 | 300 | 350 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 1,5 | 3,0 | 6,0 | 9,0 | 12 | 15 | 18 | 21 | ||
WIPER 0 50 M | 10 | 9,4 | 7,9 | 6,0 | 3,6 | 1 | ||||
WIPER 0 70 M | 11 | 10,6 | 9,7 | 8,5 | 6,6 | 4,5 | 2,2 | |||
WIPER 0 90 M | 11,7 | 11,3 | 10,5 | 9,6 | 8,4 | 6,7 | 4,6 | 2,2 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
WIPER 0 50 M | 2,3 | 0,5 | 0,24 | 0,33 | 12 | ||||
WIPER 0 70 M | 2,9 | 0,64 | 0,37 | 0,5 | 12 | ||||
WIPER 0 90 M | 3,74 | 0,85 | 0,74 | 1 | 12 |
230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 625 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 3,0 | 6,0 | 12 | 18 | 24 | 30 | 36 | 37,5 | ||
WIPER 3 150 M | WIPER 3 150 | 14,3 | 14 | 13 | 11,3 | 9 | 6 | |||
WIPER 3 150 M 2P 4P 2P | 14,3 | 14 | 13 | 11,3 | 9 | 6 | ||||
WIPER 3 150 M 2P 4P 4P | 3,8 | 3,4 | 2,5 | |||||||
WIPER 3 200 M | WIPER 3 200 | 15,2 | 15 | 14,4 | 13,3 | 11,6 | 9,5 | 7 | 6,2 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
WIPER 3 150 M | WIPER 3 150 | 6,2 | 5 | 2,9 | 1,4 | 1,4 | 1,1 | 1,5 | 25 |
WIPER 3 150 M 2P 4P 2P | 6,4 | 1,4 | 1,1 | 1,5 | 25 | ||||
WIPER 3 150 M 2P 4P 4P | 1,4 | 0,35 | 0,18 | 0,25 | 16 | ||||
WIPER 3 200 M | WIPER 3 200 | 8,8 | 6,6 | 3,8 | 1,9 | 1,9 | 1,4 | 2 | 30 |
