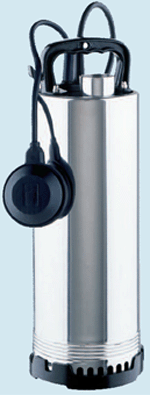

VIGILA SS 750, 1000, 1250
- Погружные одноступенчатые дренажные насосы с вертикальным нагнетательным патрубком
Назначение
Для откачки чистых и загрязненных жидкостей без абразивных или длинноволокнистых включений с незначительным содержанием твердых частиц во взвешенном состоянии размером до 7 мм.Основные области применения
Дренаж грунтовых вод. Отвод воды из затопленных подвалов и водоемов. Работа в декоративных фонтанах и искусственных водопадах. Опорожнение плавательных бассейнов. Отвод сточных вод от умывальников, стиральных машин и моечного оборудования.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита мотора. Отличное качество используемых материалов. Независимое от глубины погружения внутреннее охлаждение мотора. Длительный срок службы. Встроенный конденсатор. Экономичность в работе. Не требует обслуживания. Работа в автоматическом режиме: Для моделей с буквой N встроенный электронный датчик уровня. Для моделей с буквой А поплавый выключатель.Конструкция
Погружной центробежный одноступенчатый насос с вертикальным напорным патрубком с внутренней резьбой. Всасывающий фильтр, расположенный в нижней части насоса, предотвращает доступ крупных предметов в гидравлическую часть. Рабочее колесо смонтировано непосредственно на удлиненный вал мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Герметичность мотора обеспечивается двойным уплотнением из пластика NBR. Охлаждение мотора происходит за счет температуры перекачиваемой жидкости, проходящей между корпусом насоса и кожухом мотора. Стандартное исполнение - со встроенной тепловой защитой с автоматическим перезапуском и встроенным конденсатором. Насос снабжен кабелем 10м с вилкой.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Режим работы продолжительный. Встроенная тепловая защита.Материалы
Напорный патрубок, корпус насоса и всасывающий фильтр – нержавеющая сталь AISI 304. Рабочее колесо – армированный пластик эластомер, усиленный бихроматом железа. Опора и рукоятка – армированный полипропилен Вал – нержавеющая сталь AISI 420. Уплотнение вала – торцевое силикон карбид/оксид алюминия Уплотнительные кольца – NBR.
- ...................................
- VIGILA
- ...................................

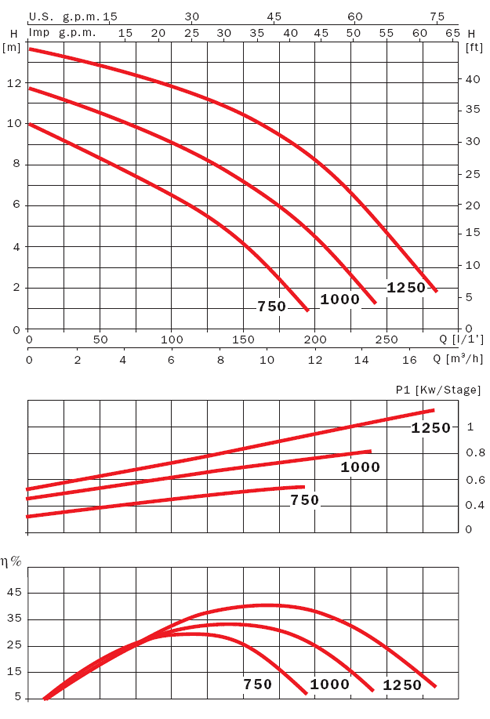

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 25 | 50 | 100 | 125 | 150 | 175 | 225 | 275 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 1,5 | 3,0 | 6,0 | 7,5 | 9,0 | 10,5 | 13,5 | 16,5 | ||
VIGILA SS 750 M | 9,1 | 8,3 | 6,5 | 5,4 | 4,1 | 2,4 | ||||
VIGILA SS 1000 M | 11,1 | 10,5 | 9 | 8,2 | 7,1 | 6 | 2,6 | |||
VIGILA SS 1250 M | 13,2 | 12,8 | 11,8 | 11,2 | 10,4 | 9,4 | 6,5 | 2,5 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
VIGILA SS 750 M | 2,2 | 0,5 | 0,25 | 0,33 | 12 | ||||
VIGILA SS 1000 M | 3,5 | 0,8 | 0,5 | 0,75 | 12 | ||||
VIGILA SS 1250 M | 5 | 1,1 | 0,9 | 1,2 | 12 |
