VE 94, 121

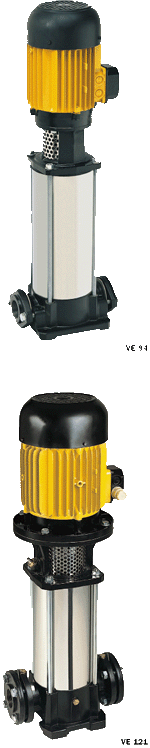

Бесшумные вертикальные многоступенчатые центробежные насосы: Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.
Основные области применения
Водоснабжение дач, коттеджей, промышленных объектов, предприятий жилищно-коммунального и сельского хозяйства. Работа в различных модульных системах и установках водоснабжения, орошения, пожаротушения и повышения давления.
Преимущества
Бесшумная работа. Высокая надежность. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.
Основные области применения
Водоснабжение дач, коттеджей, промышленных объектов, предприятий жилищно-коммунального и сельского хозяйства. Работа в различных модульных системах и установках водоснабжения, орошения, пожаротушения и повышения давления.
Конструкция
Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и напорным патрубками расположенными на одной линии, снабженными фланцами согласно нормативам DIN 2558 и DIN 2566. Рабочие колеса смонтированы на вал, закрепленный с обеих сторон, что гарантирует точную работу гидравлики. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет использовать насос без обслуживания. Для спуска воздуха из насоса предусмотрен воздушный клапан вверху гидравлической части. Мотор переменного тока с наружным охлаждением за счет вентилятора.
Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 54. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный.
Материалы
Корпус насоса - нержавеющая сталь AISI 304. Рабочие колеса - нержавеющая сталь AISI 304. Вал насоса - нержавеющая сталь AISI 304. Вал двигателя - нержавеющая сталь AISI 420. Защитная сетка - нержавеющая сталь AISI 304. Диффузоры - технополимер. Корпус мотора - алюминий L-2521. Всасывающий и напорный патрубки с фланцами - чугун. Фланцы всасывающего и напорного патрубков расположены. на одной осевой линии (In-Line). Соединение между насосом. и двигателем – по схеме V18 для VE 94 и V1 для VE 121.

...................................

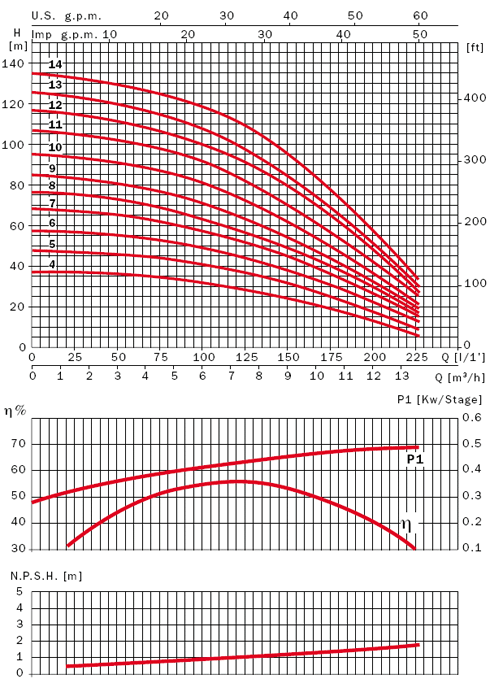

VE 94
230 В 50 Гц	230/400 В 50 Гц	L/1′	25	50	100	125	150	175	200	225
230 В 50 Гц	230/400 В 50 Гц	м³/час	1,5	3	6	7,5	9	10,5	12	13,5
VE 94 4 M	VE 94 4		37	40,5	39,1	36,5	33,5	25,3	20	11,9
VE 94 5 M	VE 94 5		47	46	41	37	32	25	18	9
VE 94 6 M	VE 94 6		56	55	49	44	38	31	22	13
	VE 94 7		67	65	57	52	45	36	27	16
	VE 94 8		75	73	63	56	49	40	30	18
	VE 94 9		83	81	71	63	54	43	32	20
	VE 94 10		93	91	81	72	62	50	36	22
	VE 94 11		105	102	91	82	70	56	42	26
	VE 94 12		115	111	100	91	79	64	48	29
	VE 94 13		123	120	107	97	85	68	51	32
	VE 94 14		132	129	118	109	95	77	57	35

VE 94
230 В 50 Гц	230/400 В 50 Гц	ток, A				P1, кВт		kW	HP	μF
		1~	3~			1~	3~
		1~	230 В	400 В	692 В	1~	3~
VE 94 4 M	VE 94 4	7	5	2,8		1,5	1,6	1,1	1,5	35
VE 94 5 M	VE 94 5	8,6	6	3,5		2	2	1,5	2	40
VE 94 6 M	VE 94 6	11	6,7	3,9		2,4	2,3	1,5	2	40
	VE 94 7		7,7	4,5			3,5	2,2	3
	VE 94 8		8,9	5,2			4	2,2	3
	VE 94 9		11	6,5			4,9	3	4
	VE 94 10		11,7	6,8			5,4	3	4
	VE 94 11		12,4	7,2			5,4	3	4
	VE 94 12		14,3	8,3	4,8		5,4	4	5,5
	VE 94 13		14,8	8,6	5		5,4	4	5,5
	VE 94 14		16,3	9,4	5,4		5,5	7,5	5,5
