Центробежные насосы с одним и двумя рабочими колесами
N, N4

Консольные центробежные насосы на станине с соединением насосной части с двигателем через муфту

Назначение

Насосы Calpeda серий N и N4 предназначены для водоснабжения, циркуляции, теплоснабжения, ирригации. Насосы серии N и N4 используются в установках кондиционирования, охлаждения, в противопожарных установках. Эти консольные центробежные насосы перекачивают чистые жидкости, не содержащие абразивные и другие вещества. Содержание твердых частиц допустимо до 0,2%. Стандартное исполнение проточной части выполнено из чугуна. Но консольные насосы, выполненные из бронзы (их название B-N или B-N4) способны перекачивать морскую воду и другие неагрессивные для бронзы жидкости. Также компания Calpeda предлагает широкий выбор торцевых уплотнений и уплотнений корпуса, что существенно повышает область применения данной серии консольных насосов. Со специальными уплотнениями можно перекачивать жидкости других температур (отрицательных и положительных), жидкие масла, вино, этиленгликоль и многое другое. Под заказ возможно исполнение насосов с сальниковым уплотнением.

Особенности

Температура жидкости от -10°С до +90°С. Температура окружающего воздуха не более 40°С. Глубина всасывания (только под заливом и корпуса, и всей всасывающей магистрали) до 7 м. Максимально допустимое давление в корпусе 10 бар. Непрерывный режим эксплуатации. Номинальная частота вращения (50 Гц): для серии N = 2950 об./мин., для серии N4 = 1450 об./мин. Серии B-N и B-N4: версия из бронзы.

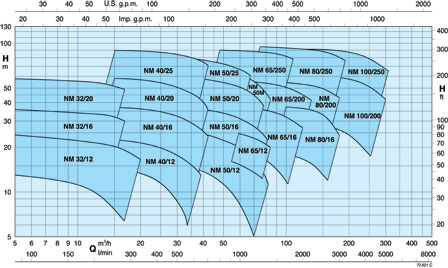

Можно выбрать модели от 2,4 до 480 м3/ч с напорами до 95 м.

Конструкция

Это центробежные консольные насосы с соединением двигателя и насоса через муфту, что не позволяет передать нагрузку с рабочего колеса насоса на вал двигателя, а следовательно, повышенная долговечность. Эта серия насосов выполнена на станине. Насосы N и N4 снабжены не протекающими торцевыми уплотнениями. Раструбы фланцевые. Вход горизонтальный, выход – вертикальный вверх. Насосы серии N и N4 имеют одно рабочее колесо. Все детали насосной части металлические. У чугунных насосов – чугун, у бронзовых насосов – бронза. У некоторых небольших моделей рабочие колеса выполнены из латуни.
