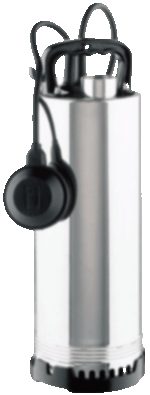

VIGILEX SS 850, 1100, 1350
- Погружные одноступенчатые насосы с вертикальным нагнетательным патрубком
Назначение
Для откачки сточных и грязных жидкостей с содержанием твердых частиц во взвешенном состоянии размером до 35 мм.Основные области применения
Отвод канализации и стоков с волокнистыми включениями. Откачка грязной воды из затопленных подвалов и водоемов. Отвод сточных жидкостей от умывальников, стиральных машин и моечного оборудования. Работа в септиках и небольших очистных сооружениях. Откачка промышленных стоков.Особенности
Благодаря испытанной системе «Vortex» с отведенным вверх рабочим колесом, насосы могут работать с грязными жидкостями содержащими твердые и волокнистые частицы во взвешенном состоянии без какойлибо опасности засорения рабочего колеса.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита мотора. Отличное качество используемых материалов. Независимое от глубины погружения внутреннее охлаждение мотора. Длительный срок службы. Встроенный конденсатор. Экономичность в работе. Не требует обслуживания. Работа в автоматическом режиме: Для моделей с буквой N - встроенный электронный датчик уровня. Для моделей с буквой А - поплавый выключатель.Конструкция
Погружной центробежный одноступенчатый насос с вертикальным напорным патрубком с внутренней резьбой. Рабочее колесо системы Vortex, работаещее по принципу жидкостного вихря, расположено над просторной камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров. Уплотнения вала обеспечивает абсолютную герметичность мотора. Самосмазывающиеся подшипники снимают напряжения с вала и обеспечивают бесшумную работу. Охлаждение мотора происходит за счет температуры перекачиваемой жидкости, проходящей между корпусом насоса и кожухом мотора. Стандартное исполнение - со встроенной тепловой защитой с автоматическим перезапуском и встроенным конденсатором. Насос снабжен кабелем с вилкой длиной 10 метров.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Режим работы продолжительный. Встроенная тепловая защита.Материалы
Рабочее колесо со свободным проходом твердых частиц до 35 мм – полипропилен с медными вставками. Опора и рукоятка – армированный полипропилен. Вал – нержавеющая сталь AISI 420. Уплотнение вала – торцевое силикон карбид/оксид. алюминия Уплотнительные кольца – NBR.
- ...................................
- VIGILEX
- DRAINEX 100
- ...................................
230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 25 | 50 | 100 | 150 | 200 | 250 | 300 | 320 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 1,5 | 3,0 | 6,0 | 9,0 | 12,0 | 15,0 | 18,0 | 19,2 | ||
VIGILEX SS 850 M A | 7,4 | 6,8 | 5,1 | 3,4 | 1,6 | |||||
VIGILEX SS 1100 M A | 9,5 | 8,8 | 7,2 | 5,5 | 3,6 | 1,6 | ||||
VIGILEX SS 1350 M A | 11,1 | 10,5 | 9,2 | 7,7 | 6,2 | 4,2 | 2,2 | 1,2 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
VIGILEX SS 850 M A | 2,8 | 0,6 | 0,37 | 0,5 | 12 | ||||
VIGILEX SS 1100 M A | 3,7 | 0,8 | 0,75 | 1 | 12 | ||||
VIGILEX SS 1350 M A | 4,7 | 1 | 0,9 | 1,2 | 16 |
