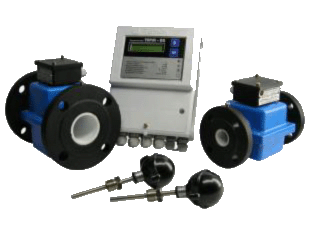

„ТЭРМ-02“
- Электромагнитные теплосчетчики (счетчики тепла)
Область применения
Теплосчетчики „ТЭРМ-02“ предназначены для измерения тепловой энергии, тепловой мощности, температуры, давления, расхода и объема теплоносителя (воды) в системах теплоснабжения. Могут применяться в составе локальных и распределенных информационных сетей автоматизированных систем учета и контроля энергии и энергоресурсов (АСКУЭ).Принцип работы
В теплосчетчиках „ТЭРМ-02“ применяется оправдавший себя магнитно-индукционный принцип измерения расхода теплоносителя, основанный на явлении электромагнитной индукции, т.е. наведения в потоке жидкости, движущейся в поперечном магнитном поле, разности потенциалов, пропорциональной средней скорости потока. Вычисление тепловой мощности и тепловой энергии осуществляется на основе полученных данных об объемном расходе, объеме теплоносителя и значений температур в прямом и обратном трубопроводах.Функциональные параметры
- 1. Теплосчетчики «ТЭРМ-02» шестого поколения выпускаются в следующих исполнениях:
- – „ТЭРМ-02-3“ - одноканальный, предназначенный для закрытой системы теплоснабжения или тупиковой системы ГВС;
- – „ТЭРМ-02-4“ - двухканальный, предназначенный для открытой или закрытой системы теплоснабжения;
- – „ТЭРМ-02-5“ - сдвоенный, предназначенный для двух закрытых систем теплоснабжения; или двух тупиковых систем ГВС; или одной закрытой системы теплоснабжения и одной тупиковой системы ГВС; или одной закрытой системы теплоснабжения с контрольным первичным преобразователем расхода (ППР).
- 2. Теплосчетчики „ТЭРМ-02“ обеспечивают измерение и индикацию следующих параметров:
- – количество теплоты, ГДж;
- – количество теплоты, Гкал;
- – тепловая мощность, Гкал/ч;
- – тепловая мощность, МВт;
- – объемный расход теплоносителя, м3/ч;
- – массовый расход теплоносителя, т/ч;
- – объем теплоносителя, м3;
- – разность объемных расходов теплоносителя в подающем и обратном трубопроводах, м3/ч;
- – масса теплоносителя, т;
- – разность массовых расходов теплоносителя в подающем и обратном трубопроводах, т/ч;
- – температура теплоносителя в подающем трубопроводе, °С;
- – температура теплоносителя в обратном трубопроводе, °С;
- – значение температуры теплоносителя в трубопроводе холодного водоснабжения (программируемое в диапазоне 0…20 °С, с дискретностью 0,1 °С или измеренное), °С;
- – разность температур теплоносителя в подающем и обратном трубопроводах, °С;
- – разность температур в подающем (обратном) трубопроводах и холодной воды, °С;
- – избыточное давление в подающем и обратном трубопроводах, МПа;
- – разность давлений в подающем и обратном трубопроводах, МПа;
- – архивные данные;
- – календарь с указанием года, месяца, числа, часа, минут и секунд;
- – время работы прибора без ошибок, ч;
- – время работы прибора с ошибками, ч;
- – индикация самодиагностики;
- – индикация режима прямой печати.
- 3. Вывод информации – жидкокристаллический индикатор. Теплосчетчик имеет также последовательные интерфейсы RS232 и RS485 с возможностью подключения к ЭВМ, переносному пульту, модему или напрямую к принтеру, для снятия накопленной информации или организации АСКУЭ.
- 4. Энергонезависимый архив – среднечасовой (за 1080 час.), сpеднесуточный (за 90 сут.) и среднемесячный (за 24 мес.) паpаметpов количества теплоты, объемного или массового расхода, температуры, давления теплоносителя.
Краткие технические характеристики
- 1. Диапазон измеряемых температур теплоносителя: от 0 до 150 °С.
- 2. Минимальные и максимальные значения расходов для каждого диаметра условного прохода указаны в таблице.
- 3. Допускаемая относительная погрешность при измерении расхода и объема теплоносителя для каждого канала измерения: ± 1,5 % лежит в диапазоне 4…100 % от Qmax.
- 4. Для открытых систем теплоснабжения возможно исполнение теплосчетчика „ТЭРМ-02-4“ с реверсом потоков в прямом и обратном трубопроводах.
- 5. Наличие 2-х аналоговых входов 4-20 мА (измерение давления) и одного импульсного.
- 6. Электрическое питание осуществляется от сети переменного тока напряжением 230 В, частотой 50±1 Гц. Потребляемая мощность менее 10 ВА.
- 7. Присоединение преобразователя расхода к трубопроводу – фланцевое. Необходимая длина прямых участков при установке, не менее – 3dy до и 1dy после ППР.
Диаметр условного прохода ППР, мм | Диапазон расхода | |
---|---|---|
Минимальный, м3/ч | Максимальный, м3/ч | |
15 | 0,03 | 6 |
25 | 0,085 | 17 |
32 | 0,15 | 30 |
50 | 0,3 | 60 |
80 | 0,8 | 160 |
100 | 1,25 | 250 |
