TECNOPRES 15, 25
- Бесшумные горизонтальные многоступенчатые центробежные насосы со встроенным самовсасывающим клапаном, защитой от сухого хода и устройством поддержания давления. Высота самовсасывания до 9 метров
Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материлам деталей насоса.Основные области применения
Подъем воды из колодцев, емкостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.Особенности
Благодаря встроенному устройству поддержания давления и защите от сухого хода насос не требует установки дополнительной автоматики и защищен от работы при отсутствии воды в системе. Насос способен поднимать воду с глубины до 9м без обратного клапана и предварительного заполнения трубопровода водой, но с обязательным заполнением водой корпуса насоса. После откачки воздуха из всасывающего трубопровода самовсасывающий клапан перекрывает циркуляцию воды в насосе для достижения максимальных гидравлических характеристик. Время подъема воды при незаполненном трубопроводе - около 3-х минут. Благодаря встроенному самовсасывающему клапану, насос не чувствителен к присутствию воздуха в перекачиваемой жидкости.Преимущества
Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы. Отличное качество используемых материалов. Защита от сухого хода. Встроеннный самовсасывающий клапан. Экономичность в работе. Не требует обслуживания.Конструкция
Бесшумный многоступенчатый центробежный насос c горизонтальным всасывающим и вертикальным напорным патрубками с внутренней резьбой. Рабочие колеса смонтированы непосредственно на вал мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность торцевого уплотнения вала и позволяет использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором. Электронное табло со светодиодами информирует о работе насоса и возникших неисправностях.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 55. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный Встроенная тепловая защита (однофазное исполнение).Материалы
Корпус насоса - нержавеющая cталь AISI 304. Рабочие колеса - нержавеющая cталь AISI 304. Вал - нержавеющая cталь AISI 420. Диффузоры - армированный Noryl. Уплотнение вала – торцевое графито-стеатитовое. Корпус мотора - алюминий L-2630. Уплотнительные кольца – EPDM/NBR.
- ...................................
- Станции с KIT 02, 05
- TECNOPLUS
- TECNOTIMER
- ...................................

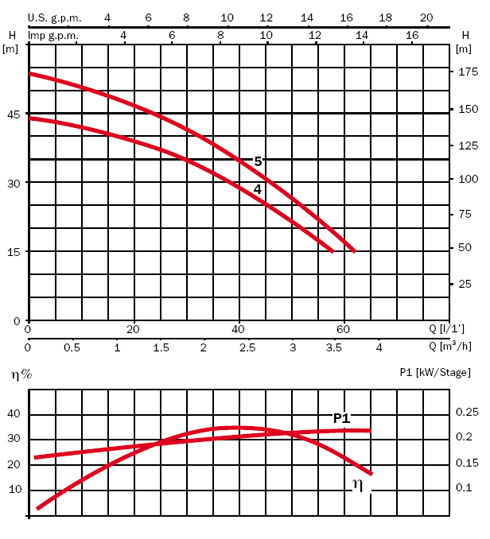

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 10 | 20 | 30 | 35 | 40 | 45 | 50 | 60 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 0,6 | 1,2 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | 3,6 | ||
TECNOPRES 15 4 M | 42 | 39 | 35 | 32 | 28 | 25 | 21 | |||
TECNOPRES 15 5 M | 51 | 47 | 41,5 | 38 | 34 | 30 | 26 | 17 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
TECNOPRES 15 4 M | 3,5 | 0,8 | 0,55 | 0,75 | 12 | ||||
TECNOPRES 15 5 M | 4,1 | 1 | 0,66 | 0,9 | 12 |

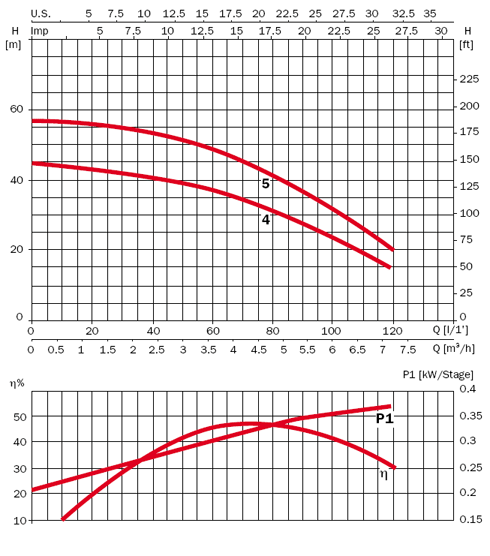

230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 |
---|---|---|---|---|---|---|---|---|---|---|
м3/час | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 6,3 | 7,2 | ||
TECNOPRES 25 4 M | 44 | 42 | 40 | 37 | 33 | 28 | 22 | 15 | ||
TECNOPRES 25 5 M | 56 | 55 | 53 | 49 | 43 | 37 | 29 | 20 |
230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
---|---|---|---|---|---|---|---|---|---|
1~ | 3~ | 1~ | 3~ | ||||||
230 В | 400 В | ||||||||
TECNOPRES 25 4 M | 6,8 | 1,5 | 0,92 | 1,25 | 16 | ||||
TECNOPRES 25 5 M | 8,2 | 1,8 | 1,1 | 1,5 | 25 |
