SATURN 4 FL 250, 350, 700, 900, 1300

Погружные центробежные многоступенчатые насосы со встроенным обратным клапаном для скважин 4" (100 мм): Назначение
Для подачи чистых жидкостей без длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса. Обладает высоким сопротивлением абразивному износу. Допускает содержание песка до 185г/м³.
Основные области применения
Подъем воды из скважин. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.
Особенности
Высокая сопротивляемость к истиранию и засорению гидравлической части. Рабочие колеса имеют свободный «плавающий» ход, который позволяет значительно уменьшить износ рабочих колес при большом содержании песка в воде, предотвращает их блокировку, обеспечивает мягкость работы и увеличивает срок службы насоса.
Преимущества
Длительный срок службы. Полная герметичность и изоляция мотора. Отличное качество используемых материалов. Тепловая защита двигателя. Бесшумная работа. Экономичность в работе. Не требует обслуживания. Не загрязняет питьевую воду.
Конструкция
Многоступенчатый центробежный насос с вертикальным напорным патрубком с внутренней резьбой. Всасывающий фильтр предотвращает доступ крупных предметов в гидравлическую часть. Встроенный обратный клапан препятствует образованию обратного потока. Рабочие колеса имеют «плавающий» ход. Электродвигатель переменного тока заполнен охлаждающей жидкостью или водой (в соответствии со стандартами NEMA). Охлаждение происходит за счет протока перекачиваемой воды по наружной поверхности мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и не требуют обслуживания. Однофазное исполнение до 1,1 kW со встроенной тепловой защитой с автоматическимперезапуском.
Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68. Класс изоляции - F. Допустимые перепады напряжения ± 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение до 1,1 kВт). h5>Материалы Корпус насоса - нержавеющая сталь AISI 304. Напорный патрубок - нержавеющая сталь AISI 304. Всасывающий фильтр - нержавеющая сталь AISI 304. Защитный кожух кабеля - нержавеющая сталь AISI 304. Вал - нержавеющая сталь AISI 420. Рабочие колеса - армированный Noryl. Диффузор - армированный Noryl. Дополнительное оборудование - PROTEC.

...................................

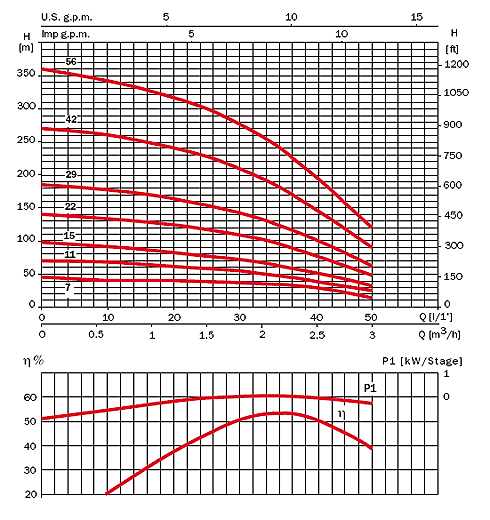

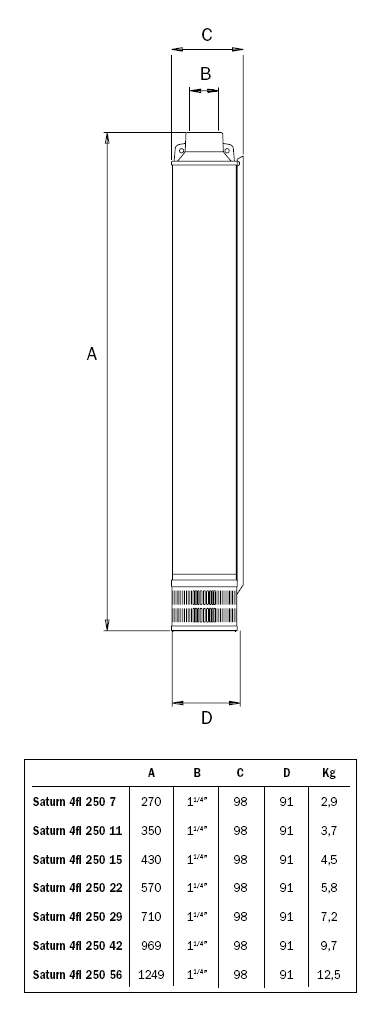

SATURN 4 FL 250
230 В 50 Гц	230/400 В 50 Гц	kW	HP	L/1′	5	10	15	20	25	30	40	50
230 В 50 Гц	230/400 В 50 Гц	kW	HP	м³/час	0,3	0,6	0,9	1,2	1,5	1,8	2,4	3,0
SATURN 4 FL 250 7 M	SATURN 4 FL 250 7	0,37	0,5		42	41	40	39	38	37	30	15
SATURN 4 FL 250 11 M	SATURN 4 FL 250 11	0,55	0,75		70	69	65	60	58	55	40	25
SATURN 4 FL 250 15 M	SATURN 4 FL 250 15	0,75	1		94	90	88	81	78	70	55	31
SATURN 4 FL 250 22 M	SATURN 4 FL 250 22	1,1	1,5		139	135	130	124	118	110	81	50
SATURN 4 FL 250 29 M	SATURN 4 FL 250 29	1,5	2		180	175	170	162	152	142	110	60
SATURN 4 FL 250 42 M	SATURN 4 FL 250 42	2,2	3		265	260	250	240	227	210	160	90
	SATURN 4 FL 250 56	3	4		350	340	330	318	300	280	210	120

Таблица совместимости (гидравлика-двигатель) SATURN 4 FL 250
Модель насоса	Модель двигателя	Мощность P₂, кВт
Модель насоса	Модель двигателя	1x230 В	3x400 В
SATURN 4 FL 250 7	O4 050	0,37
SATURN 4 FL 250 11	O4 075	0,56
SATURN 4 FL 250 15	O4 100	0,75
SATURN 4 FL 250 22	O4 150	1,1
SATURN 4 FL 250 29	O4 200	1,5
SATURN 4 FL 250 42	O4 300	2,2
SATURN 4 FL 250 56	O4 400	-	3

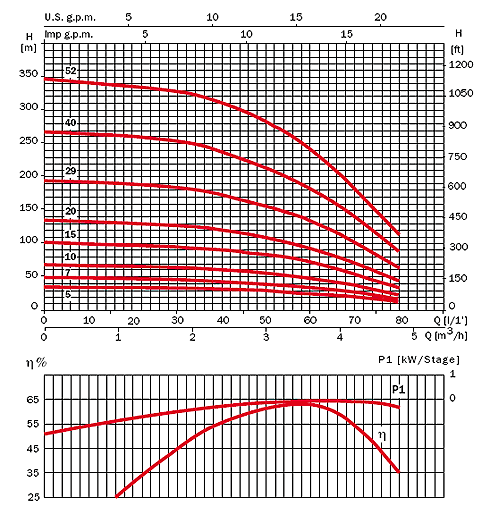

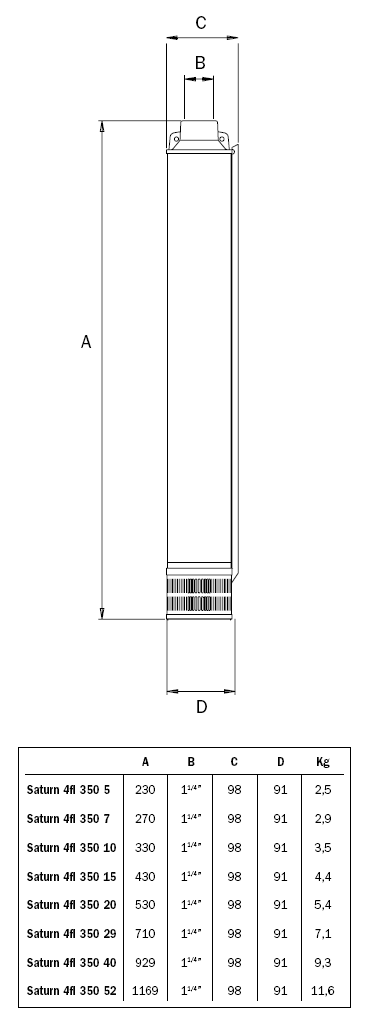

SATURN 4 FL 350
230 В 50 Гц	230/400 В 50 Гц	kW	HP	L/1′	10	20	30	40	50	60	70	80
230 В 50 Гц	230/400 В 50 Гц	kW	HP	м³/час	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8
SATURN 4 FL 350 5 M	SATURN 4 FL 350 5	0,37	0,5		30	30	30	30	26	20	18	10
SATURN 4 FL 350 7 M	SATURN 4 FL 350 7	0,55	0,75		48	48	43	40	38	30	24	13
SATURN 4 FL 350 10 M	SATURN 4 FL 350 10	0,75	1		64	62	60	59	53	45	33	20
SATURN 4 FL 350 15 M	SATURN 4 FL 350 15	1,1	1,5		98	94	90	89	80	70	50	30
SATURN 4 FL 350 20 M	SATURN 4 FL 350 20	1,5	2		130	128	124	120	105	90	70	40
SATURN 4 FL 350 29 M	SATURN 4 FL 350 29	2,2	3		190	188	180	170	152	132	100	60
	SATURN 4 FL 350 40	3	4		261	259	250	235	210	180	139	88
	SATURN 4 FL 350 52	3,7	5,5		340	332	325	310	280	240	180	110

Таблица совместимости (гидравлика-двигатель) SATURN 4 FL 350
Модель насоса	Модель двигателя	Мощность P₂, кВт
Модель насоса	Модель двигателя	1x230 В	3x400 В
SATURN 4 FL 350 5	O4 050	0,37
SATURN 4 FL 350 7	O4 075	0,56
SATURN 4 FL 350 10	O4 100	0,75
SATURN 4 FL 350 15	O4 150	1,1
SATURN 4 FL 350 20	O4 200	1,5
SATURN 4 FL 350 29	O4 300	2,2
SATURN 4 FL 350 40	O4 400	-	3
SATURN 4 FL 350 52	O4 550	-	4

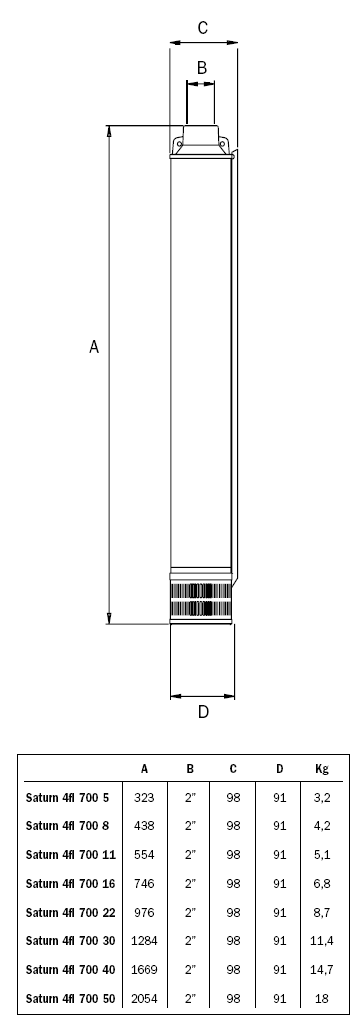

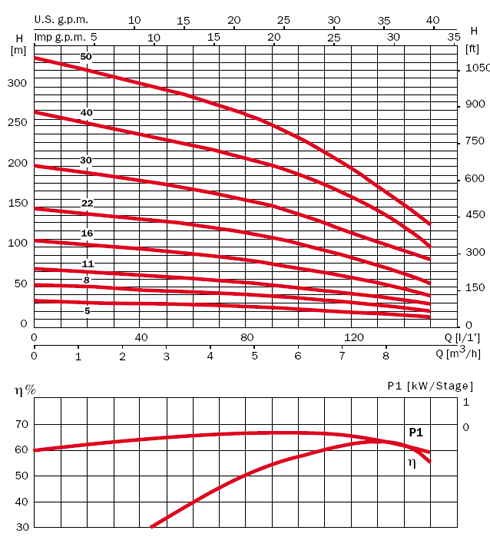

SATURN 4 FL 700
230 В 50 Гц	230/400 В 50 Гц	kW	HP	L/1′	10	30	50	70	90	110	130	150
230 В 50 Гц	230/400 В 50 Гц	kW	HP	м³/час	0,6	1,8	3	4,2	5,4	6,6	7,8	9
SATURN 4 FL 700 5 M	SATURN 4 FL 700 5	0,75	1		31	30	29	28	24	20	18	12
SATURN 4 FL 700 8 M	SATURN 4 FL 700 8	1,1	1,5		51	49	46	42	40	33	28	20
SATURN 4 FL 700 11 M	SATURN 4 FL 700 11	1,5	2		70	68	62	59	52	48	39	30
SATURN 4 FL 700 16 M	SATURN 4 FL 700 16	2,2	3		106	100	95	89	80	69	55	40
SATURN 4 FL 700 22 M	SATURN 4 FL 700 22	3	4		145	139	130	122	111	96	79	55
	SATURN 4 FL 700 30	3,7	5,5		195	188	178	166	150	130	106	85
	SATURN 4 FL 700 40	5,5	7,5		260	248	232	220	200	178	145	100
	SATURN 4 FL 700 50	7,5	10		328	310	295	278	252	218	175	130

Таблица совместимости (гидравлика-двигатель) SATURN 4 FL 700
Модель насоса	Модель двигателя	Мощность P₂, кВт
Модель насоса	Модель двигателя	1x230 В	3x400 В
SATURN 4 FL 700 5	O4 100	0,75
SATURN 4 FL 700 8	O4 150	1,1
SATURN 4 FL 700 11	O4 200	1,5
SATURN 4 FL 700 16	O4 300	2,2
SATURN 4 FL 700 22	O4 400	-	3
SATURN 4 FL 700 30	O4 550	-	4
SATURN 4 FL 700 40	O4 750	-	5,5
SATURN 4 FL 700 50	O4 1000	-	7,5

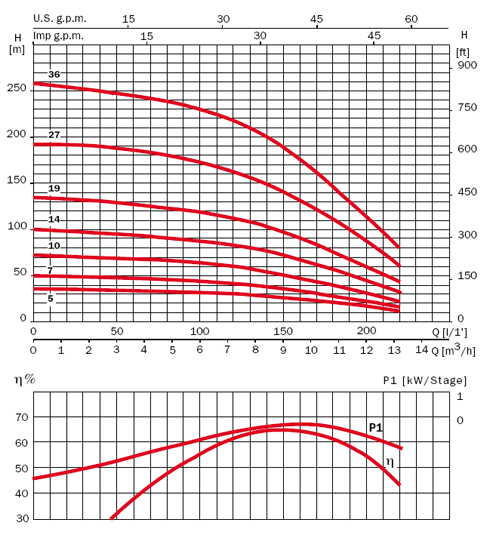

SATURN 4 FL 900
230 В 50 Гц	230/400 В 50 Гц	kW	HP	L/1′	10	30	60	90	120	150	180	220
230 В 50 Гц	230/400 В 50 Гц	kW	HP	м³/час	0,6	1,8	3,6	5,4	7,2	9	10,8	13,2
SATURN 4 FL 900 5 M	SATURN 4 FL 900 5	1,5	2		35	34	32	31	30	26	21	12
SATURN 4 FL 900 7 M	SATURN 4 FL 900 7	1,5	2		50	49	48	45	41	35	28	16
SATURN 4 FL 900 10 M	SATURN 4 FL 900 10	2,2	3		70	69	68	65	60	50	40	22
	SATURN 4 FL 900 14	3	4		100	98	92	90	82	72	56	31
	SATURN 4 FL 900 19	3,7	5,5		132	130	128	120	111	97	75	42
	SATURN 4 FL 900 27	5,5	7,5		190	189	185	176	162	140	110	61
	SATURN 4 FL 900 36	7,5	10		256	251	243	234	218	189	145	80

Таблица совместимости (гидравлика-двигатель) SATURN 4 FL 900
Модель насоса	Модель двигателя	Мощность P₂, кВт
Модель насоса	Модель двигателя	1x230 В	3x400 В
SATURN 4 FL 900 5	O4 100	1,1
SATURN 4 FL 900 7	O4 150	1,5
SATURN 4 FL 900 10	O4 300	2,2
SATURN 4 FL 900 14	O4 400	-	3
SATURN 4 FL 900 19	O4 550	-	4
SATURN 4 FL 900 27	O4 750	-	5,5
SATURN 4 FL 900 36	O4 1000	-	7,5

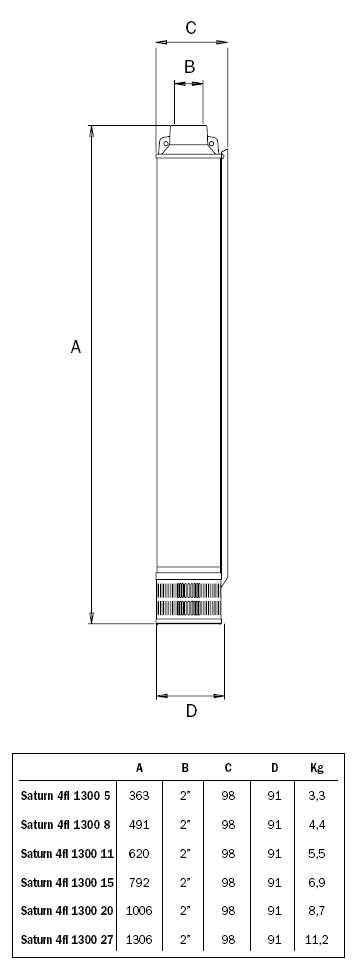

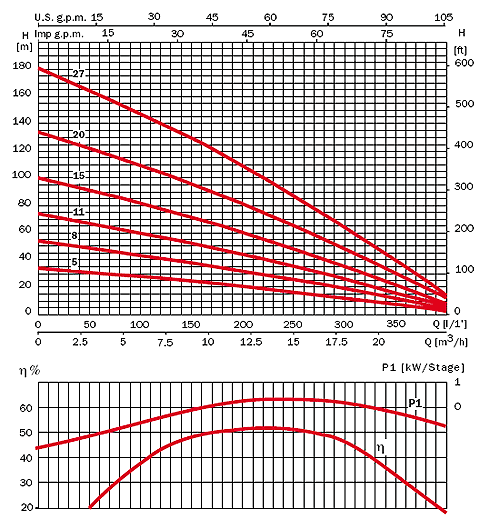

SATURN 4 FL 1300
230 В 50 Гц	230/400 В 50 Гц	kW	HP	L/1′	50	100	150	200	250	300	350	400
230 В 50 Гц	230/400 В 50 Гц	kW	HP	м³/час	3	6	9	12	15	18	21	24
SATURN 4 FL 1300 5 M	SATURN 4 FL 1300 5	1,5	2		31	28	25	20	16	12	7	3
SATURN 4 FL 1300 8 M	SATURN 4 FL 1300 8	2,2	3		49	44	38	32	25	19	12	4
SATURN 4 FL 1300 11 M	SATURN 4 FL 1300 11	3	4		67	60	53	44	35	26	16	6
	SATURN 4 FL 1300 15	3,7	5,5		92	83	72	60	48	35	22	8
	SATURN 4 FL 1300 20	5,5	7,5		122	110	96	81	65	48	30	12
	SATURN 4 FL 1300 27	7,5	10		165	147	130	108	87	65	40	15

Таблица совместимости (гидравлика-двигатель) SATURN 4 FL 1300
Модель насоса	Модель двигателя	Мощность P₂, кВт
Модель насоса	Модель двигателя	1x230 В	3x400 В
SATURN 4 FL 1300 5	O4 200	1,5
SATURN 4 FL 1300 8	O4 300	2,2
SATURN 4 FL 1300 11	O4 400	-	3
SATURN 4 FL 1300 15	O4 550	-	4
SATURN 4 FL 1300 20	O4 750	-	5,5
SATURN 4 FL 1300 27	O4 1000	-	7,5
