ACUARIA 07
- Погружные моноблочные центробежные многоступенчатые насосы для открытых водоемов, колодцев и скважин с минимальным диаметром 5" (125мм)
Назначение
Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агресивных по отношению кматериалам деталей насоса.Основные области применения
Подъем воды из колодцев, емостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.Особенности
Благодаря внутреннему охлаждению мотора обеспечивается надежная работа насоса в продолжительном режиме, как приполном так и частичном погруженнии в воду. Насосы можно устанавливать в вертикальном и горизонтальном положениях. Acuaria 07 с автоматическим клапаном.Преимущества
Внутреннее охлаждение мотора. Длительный срок службы. Полная герметичность и изоляция мотора. Двойное механическое уплотнение в маслонаполненной камере. Тепловая защита двигателя. Экономичность в работе. Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А). Бесшумная работа. Не требует обслуживания. Не загрязняет питьевую воду.Конструкция
Моноблочный многоступенчатый центробежный насос с вертикальным напорным патрубком с внутренней резьбой. Всасывающий фильтр, расположенный в нижней части насоса, предотвращает доступ крупных предметов в гидравлическую часть. Рабочие колеса смонтированы непосредственно на удлиненный вал мотора. Промежуточная маслонаполненная камера служит для смазки и охлаждения двойного уплотнения вала и обеспечивает абсолютную герметичность мотора. Нижняя опора устраняет возможность вибрации и гарантирует мягкость и бесшумность работы. Мотор переменного тока имеет внутреннее охлаждение за счет температуры перекачиваемой жидкости проходящей между корпусом насоса и кожухом мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и не требуют обслуживания. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском и конденсатором.Данные мотора
Асинхронный, двухполюсный. Вид защиты - IP 68. Класс изоляции - F. Допустимые перепады напряжения 10%. Обмотка пропитана эпоксидным лаком. Режим работы продолжительный. Встроенная тепловая защита (однофазное исполнение).Материалы
Корпус насоса - нержавеющая сталь AISI 304. Кожух мотора - нержавеющая сталь AISI 304. Напорный патрубок - нержавеющая сталь AISI 304. Всасывающий фильтр - нержавеющая сталь AISI 304. Вал - нержавеющая сталь AISI 420. Рабочие колеса - армированный Noryl. Диффузоры - армированный Noryl. Двойное механическое уплотнение - графито-алюминиевое или графито-стеатитовое. Дополнительное оборудование - PROTEC.
- ...................................
- ACUA
- ACUARIA 30, 40
- NEPTUN
- ...................................

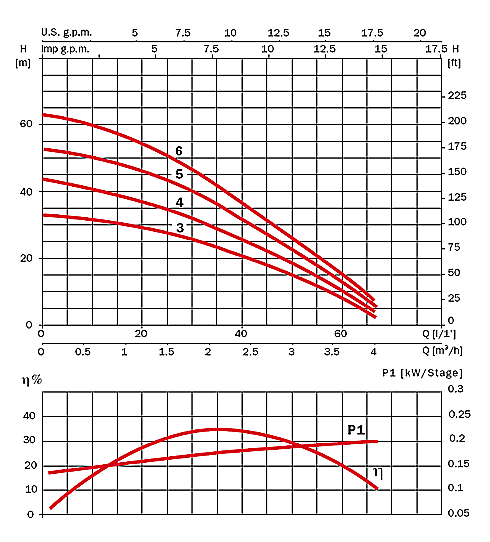

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 10 | 20 | 30 | 40 | 45 | 50 | 60 | 65 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 0,6 | 1,2 | 1,8 | 2,4 | 2,7 | 3.0 | 3,6 | 3,9 | ||
| ACUARIA 07 3 M | ACUARIA 07 3 | 33 | 32 | 30 | 27 | 22 | 17 | 10 | 7 | |
| ACUARIA 07 4 M | ACUARIA 07 4 | 51 | 49 | 44 | 38 | 32 | 24 | 16 | 12 | |
| ACUARIA 07 5 M | ACUARIA 07 5 | 51 | 49 | 44 | 38 | 32 | 24 | 16 | 12 | |
| ACUARIA 07 6 M | ACUARIA 07 6 | 51 | 49 | 44 | 38 | 32 | 24 | 16 | 12 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 230 В | 400 В | |||||||
| ACUARIA 07 3 M | ACUARIA 07 3 | 2,8 | 2,0 | 1,2 | 0,6 | 0,6 | 0,37 | 0,5 | 12 |
| ACUARIA 07 4 M | ACUARIA 07 4 | 3,5 | 2,9 | 1,7 | 0,8 | 0,8 | 0,5 | 0,75 | 12 |
| ACUARIA 07 5 M | ACUARIA 07 5 | 4,1 | 3,3 | 1,9 | 0,95 | 0,95 | 0,75 | 1 | 12 |
| ACUARIA 07 6 M | ACUARIA 07 6 | 5,0 | 3,6 | 2,0 | 1,1 | 1 | 0,9 | 1,2 | 16 |

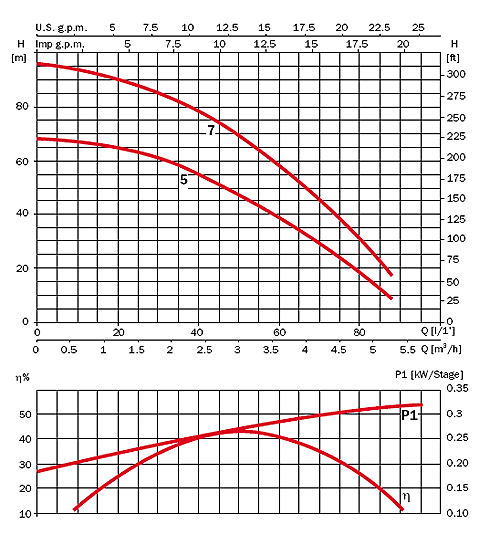

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 85 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,8 | 5,1 | ||
| ACUARIA 17 5 M | ACUARIA 17 5 | 67 | 65 | 62 | 55 | 48 | 39 | 18 | 12 | |
| ACUARIA 17 7 M | ACUARIA 17 7 | 94 | 90 | 85 | 78 | 69 | 58 | 30 | 22 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 230 В | 400 В | |||||||
| ACUARIA 17 5 M | ACUARIA 17 5 | 7,4 | 4,5 | 2,6 | 1,6 | 1,5 | 0,9 | 1,25 | 16 |
| ACUARIA 17 7 M | ACUARIA 17 5 | 10,7 | 6,5 | 3,8 | 2,2 | 2,1 | 1,5 | 02 | 25 |

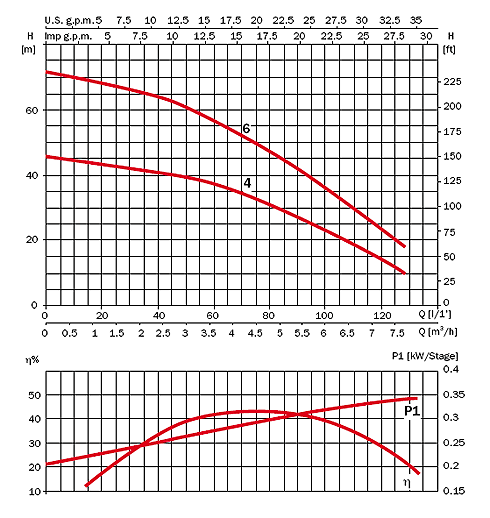

| 230 В 50 Гц | 230/400 В 50 Гц | L/1′ | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,8 | 6,0 | 7,2 | ||
| ACUARIA 27 4 M | ACUARIA 27 4 | 43 | 42 | 41 | 39 | 38 | 31 | 23 | 14 | |
| ACUARIA 27 6 M | ACUARIA 27 6 | 68 | 66 | 64 | 61 | 57 | 47 | 36 | 24 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | μF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 230 В | 400 В | |||||||
| ACUARIA 27 4 M | ACUARIA 27 4 | 7 | 4,3 | 2,5 | 1,5 | 1,4 | 0,9 | 1,25 | 16 |
| ACUARIA 27 6 M | ACUARIA 27 6 | 10,8 | 6,6 | 3,8 | 2,2 | 2,1 | 1,5 | 02 | 25 |

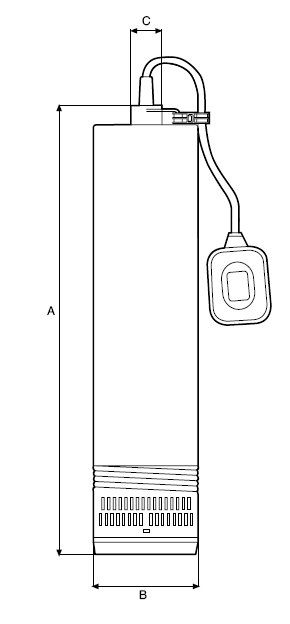

| A | B | C | kg | |
|---|---|---|---|---|
| ACUA5 35 M | 453 | 123 | 1″ | 10 |
| ACUA5 55 M | 520 | 123 | 1″ | 10,5 |
